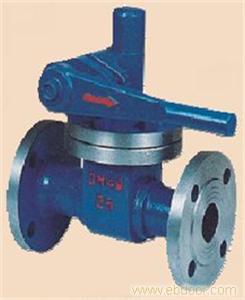

Z44H/Z48H快速排污阀(蒸汽锅炉用阀门)

有效期：长期有效

所在地：上海市闵行区

了解详情，请立即咨询！

18 19 20 21 22 23 24 25 26 27

该公司共有 194条同类信息查看全部>>

详细说明

产品型号：Z44 48-16C、Z44 48-25、Z44 48-40型

产品名称：快速排污阀Z44H：快速排污阀是由闸阀演变而来的，利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。Z44H排污阀不仅结构简单、密封性好，而且安装尺寸小、材料耗用少、重量轻、体积小，特别是驱动力矩小，操作简便，易实现快速启闭。

二、快速排污阀主要性能规范：

型号	公称压力	试验压力Ps（MPa）		适用介质	适用介质（℃）
		-	-
P44 48H-16C	1.6	2.4	1.8	水、蒸汽	≤250
P44 48H-16
P44 48H-25C	2.5	3.8	2.8
P44 48H-25					≤425
P44 48H-40C	4.0	6.0	4.4
P44 48H-40					≤250

三、快速排污阀主要零件材料：

零件名称	阀体、阀盖	阀座、闸板	阀杆	齿轮轴	填料	垫片	扳手
P44 48H-16C P44 48H-25 P44 48H-40	铸钢	铬不锈钢	铬不锈钢	铬不锈钢	油浸石墨石棉盘根	橡胶石棉板	球墨铸铁

四、快速排污阀主要尺寸及重量：

公称压力 PN（MPa）	公称通径 DN（mm）	-									重量（kg）
公称压力 PN（MPa）	公称通径 DN（mm）	L	D	D1	D2	D6	b	ZΦd	H	LO	-
1.6	25	160	115	85	65	-	14	4-Φ14	160	180	10
	32	200	135	100	78	-	16	4-Φ18	180	200	11
	40	230	145	110	85	-	16	4-Φ18	220	220	16
	50	250	160	125	100	-	16	4-Φ18	230	240	20
	65	265	180	145	120	-	18	4-Φ18	250	280	28
	80	280	195	160	135	-	20	8-Φ18	280	350	38
2.5	25	160	115	85	65	-	16	4-Φ14	160	180	10
	32	200	135	100	78	-	18	4-Φ18	180	200	11
	40	200	145	110	85	-	18	4-Φ18	220	220	16
	50	250	160	125	100	-	20	4-Φ18	230	240	20
	65	265	180	145	120	-	22	8-Φ18	250	280	28
	80	280	195	160	135	-	22	8-Φ18	280	350	38
4.0	25	160	115	85	65	58	16	4-Φ14	160	180	10
	32	180	135	100	78	66	18	4-Φ18	180	200	11
	40	230	145	110	85	76	18	4-Φ18	220	220	16
	50	250	160	125	100	88	20	4-Φ18	230	240	20
	65	265	180	145	125	110	22	8-Φ18	250	280	28
	80	280	195	160	135	121	22	8-Φ18	280	350	38
